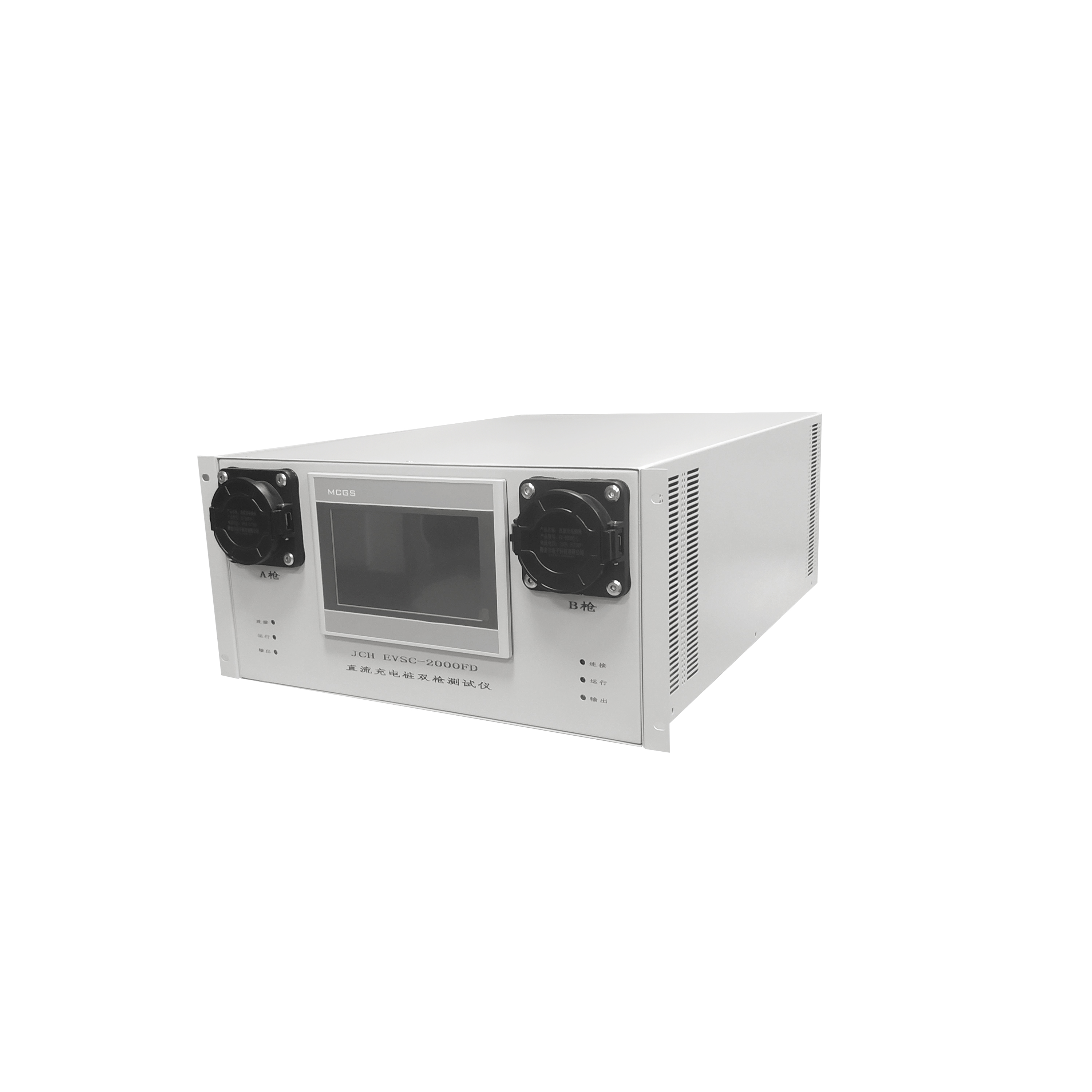

EVSC 2000FD国标机柜式直流桩测试仪
一、产品概述
金楚瀚EVSC-2000FD双枪直流充电桩测试仪可模拟电动汽车正常状态与故障状态的参数及工况，监视和控制充电全过程的运行数据，配合并诊断直流充电桩在充电过程中的整套充电行为。本产品可为直流充电桩研发人员、实验检测部门、产品制造厂商、现场安装调试和维修人员等，提供一种独立的方式，来诊断、检测和验证直流充电产品的功能，及产品与相关标准的符合程度。
二、技术参数
|
EVSC-2000FD双枪直流充电桩测试仪 |
|
|
被测输入 |
双枪，250A |
|
工作电源 |
AC 85~260VAC |
|
最大电压 |
0~1000V |
|
最大电流 |
0~250A（连接外部负载时最大电流250A） |
|
工作环境温度 |
-20℃～+50℃ |
|
存储温度 |
-30℃～+70℃ |
|
相对湿度 |
5％～90％ |
|
IP防护等级 |
IP20 |
|
通信接口 |
无 |
|
重量 |
22kg |
|
尺寸 |
长600*宽430*高220 |
|
箱体颜色 |
灰白色 |
|
显示方式 |
7寸触摸屏 |
|
参考标准 |
♦ GB/T 20234.3-2015 电动汽车传导充电用连接装置 第三部分：直流充电接口 ♦ GB/T 18487.1-2015 电动汽车传导充电系统 第一部分：通用要求 ♦ GB/T 27930-2015 电动汽车非车载传导式充电机与电池管理系统之间的通信协议 |
三、功能特点
1、测试仪具有同时模拟双枪充电功能；
2、测试仪BMS通信模拟功能；
3、测试仪具有控制导引模拟功能；
4、电池模拟模块：模拟320V电池电压，功率100W；
5、绝缘模拟模块：可模拟DC+对PE, DC-对PE绝缘报警与绝缘不过状况；
6、具有对直流充电桩电压、电流、辅助电源电压量测功能；
7、具有故障模拟功能；
8、具有7寸高清液晶触摸屏，方便用户触摸操作。
