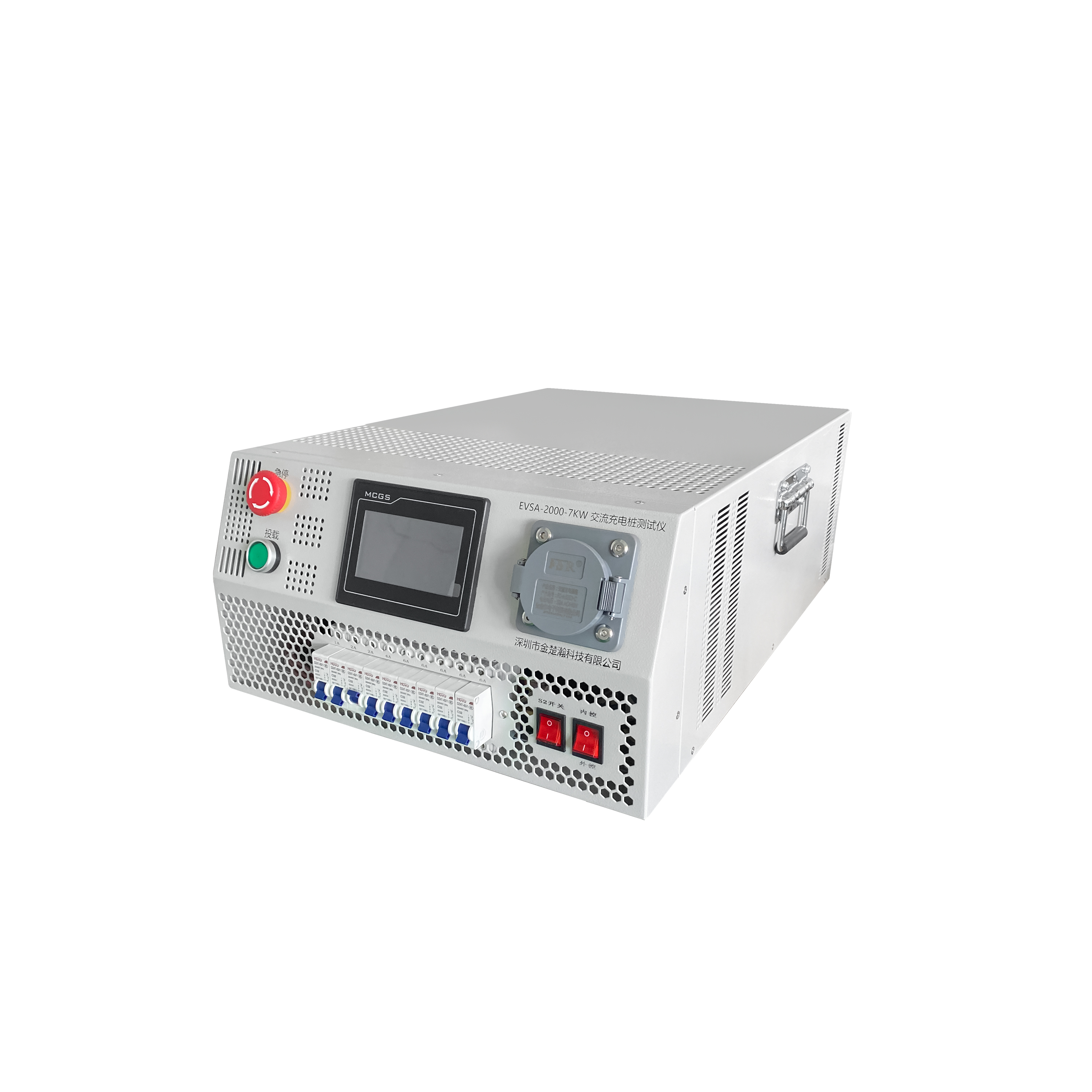

EVSA 2000-7KW 国标机柜式交流桩测式仪
一、产品概述
金楚瀚EVSA-2000-7KW国标机柜式交流桩测式仪可模拟电动汽车正常状态与故障状态的工况,内置交流桩接口测试部分及功率部分。本产品可为交流充电桩研发人员、实验检测部门、产品制造厂商、现场安装调试和维修人员等，提供一种独立的方式，来诊断、检测和验证交流充电产品的功能，及产品与相关标准的符合程度。
二、参考标准
1、QGDW 1591-2014 电动汽车非车载充电机检验技术规范；
2、GB 19212.1-2008 电源、电抗器和类似产品的安全第一部分：通用要求；
3、GB/T 14048.1-2000 低压开关设备和控制设备总则；
4、GB 5226.1-2002 机械安全 机械电气设备第一部分：通用技术条件；
5、GJB 235-87 工、中频移动负载通用技术条件；
6、GB/T 18487.1 电动汽车传导充电系统 第一部分：通用要求；
7、GB/T 20234.2 电动汽车传导充电用连接装置 第二部分：交流充电接口。
三、技术参数
|
EVSA-2000-7KW单相交流充电桩测试仪 |
|
|
被测输入 |
单枪，7KW |
|
工作电源 |
AC 85~260VAC |
|
电压 |
AC230V |
|
电流 |
0~39A |
|
工作环境温度 |
-20℃～+50℃ |
|
存储温度 |
-30℃～+70℃ |
|
相对湿度 |
5％～90％ |
|
IP防护等级 |
IP67 |
|
重量 |
约15kg |
|
尺寸 |
510*455*225mm |
|
箱体颜色 |
灰色 |
|
显示方式 |
5寸触摸屏 |
|
测试项目 |
交流控制导引、占空比测量、S2开关、CP电压测量、CC阻值测量、漏电功能试验 |
|
参考标准 |
♦ GB/T20234.1-2015电动汽车传导充电用连接装置. 第1部分：通用要求 ♦ GB/T20234.2-2015电动汽车传导充电用连接装置第2部分：交流充电接口 ♦ GB/T 18487.1-2015 电动汽车传导充电系统 第一部分：通用要求 ♦ GB/T18487.3-2015电动车辆传导充电系统电动车辆交流/直流充电（站） |
四、功能特点
4.1交流充电接口的物理结构验证
交流充电接口结构尺寸验证；
交流充电接口插拨力测试；
交流充电接口机构锁扣功能验证；
4.2交流充电接口的电气性能验证
正常充电测试
监测交流充电接口每相电压、电流、电量、功因等参数；
交流充电接口控制导引验证；
测试控制确认信号CP；
占空比、电压、频率；
充电桩允许充电最大电流等；
测试充电连接确认CC，即时电阻与状态确认；
充电结束测试
4.3交流桩异常模拟验证
过载，可过载120%；
S2断开测试；
漏电流测试；
