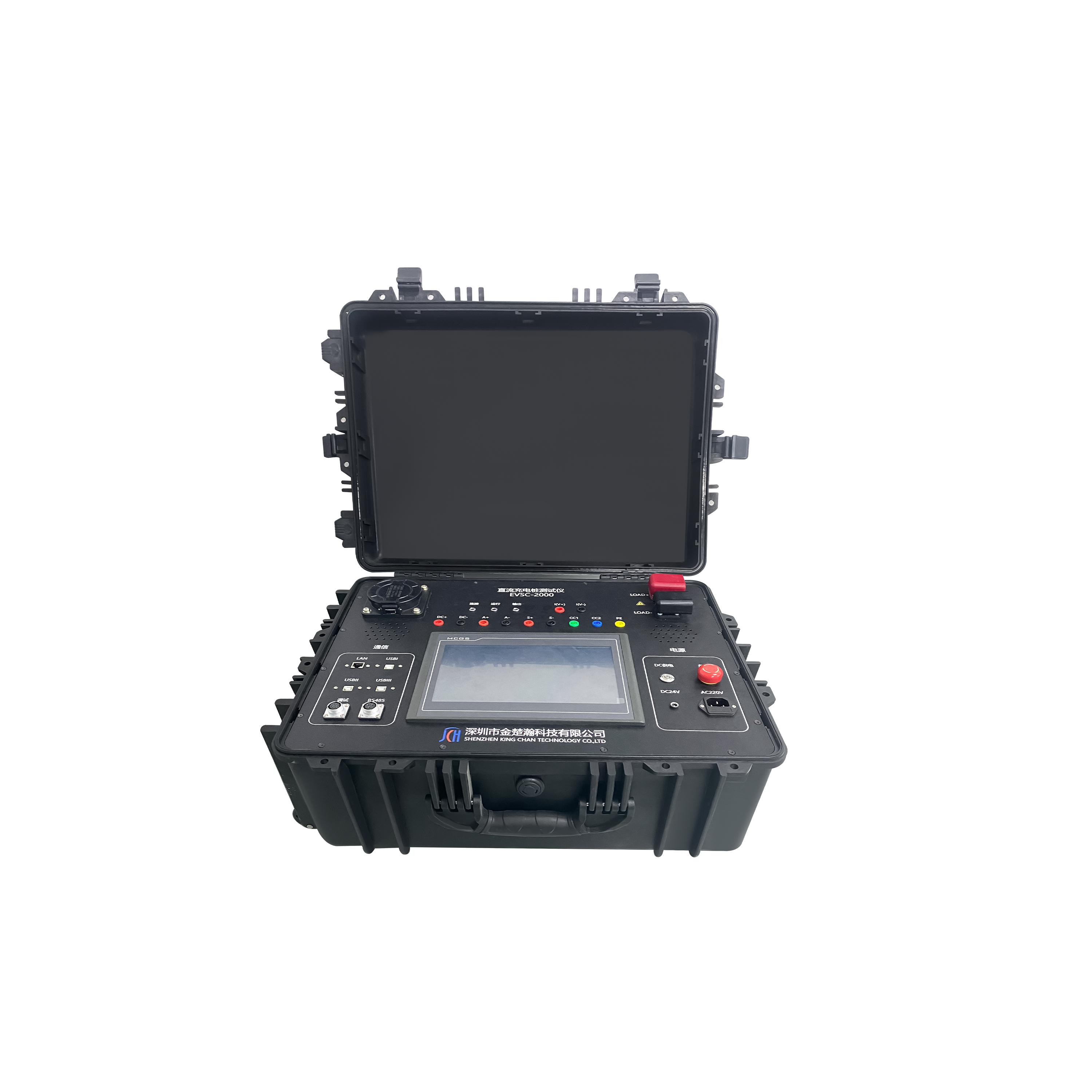

EVSC- 2000 国标便携式直流桩测试仪
一、产品概述
金楚瀚EVSC-2000国标便携式直流桩测试仪可模拟电动汽车正常状态与故障状态的参数及工况，监视和控制充电全过程的运行数据，配合并诊断直流充电桩在充电过程中的整套充电行为。本产品可为直流充电桩研发人员、实验检测部门、产品制造厂商、现场安装调试和维修人员等，提供一种独立的方式，来诊断、检测和验证直流充电产品的功能，及产品与相关标准的符合程度。
二、技术参数
|
EVSC-2000便携式直流充电桩测试仪 |
|
|
被测输入 |
单枪，250A |
|
工作电源 |
AC 85~260VAC; DC 12V |
|
最大电压 |
0-1000V |
|
最大电流 |
0~250A（连接外部负载时最大电流250A） |
|
工作环境温度 |
-20℃～+50℃ |
|
存储温度 |
-30℃～+70℃ |
|
相对湿度 |
5％～90％ |
|
IP防护等级 |
IP67 |
|
通信接口 |
RS232、USB、4G、LAN或WIFI |
|
重量 |
22.6kg |
|
尺寸 |
600*450*300mm |
|
箱体颜色 |
黑色 |
|
显示方式 |
10寸触摸屏 |
|
参考标准 |
♦ GB/T 20234.3-2015 电动汽车传导充电用连接装置 第三部分：直流充电接口 ♦ GB/T 18487.1-2015 电动汽车传导充电系统 第一部分：通用要求 ♦ GB/T 27930-2015 电动汽车非车载传导式充电机与电池管理系统之间的通信协议 ♦ GB/T 34657-2017 电动汽车传导充电互操作性测试规范 ♦ GB/T 34658-2017 电动汽车非车载传导充电机与电池管理系统之间的通信协议一致性测试 |
三、功能特点
1、综合仪具有互操作性规范测试、协议一致性测试、BMS模拟测试功能以及计量检定等功能；
2、配备 4G、RS232、WIFI等多种通讯方式，其中RS232属于标配，其余属于选配件；
3、电池模拟模块：电压模拟范围0V～1000V，功率30W，电压HMI界面可调；
4、绝缘模拟模块：可模拟DC+对PE, DC-对PE绝缘报警与绝缘不过状况；
5、具有检测环境温度功能，根据实际工作场景温度，计算温度带来的误差，判定计量结果；
6、具有对直流充电桩电压、电流、辅助电源电压、CC1电压量测功能；
7、软件平台的测试模块输入输出标准数据结构化，解析调用方便；
8、具有10.1寸高清液晶触摸屏，方便用户触摸操作。
7、具有对直流充电桩电压、电流、辅助电源电压、CC1电压量测功能；
8、软件平台的测试模块输入输出标准数据结构化，解析调用方便；
9、具有10.1寸高清液晶触摸屏，方便用户触摸操作。
