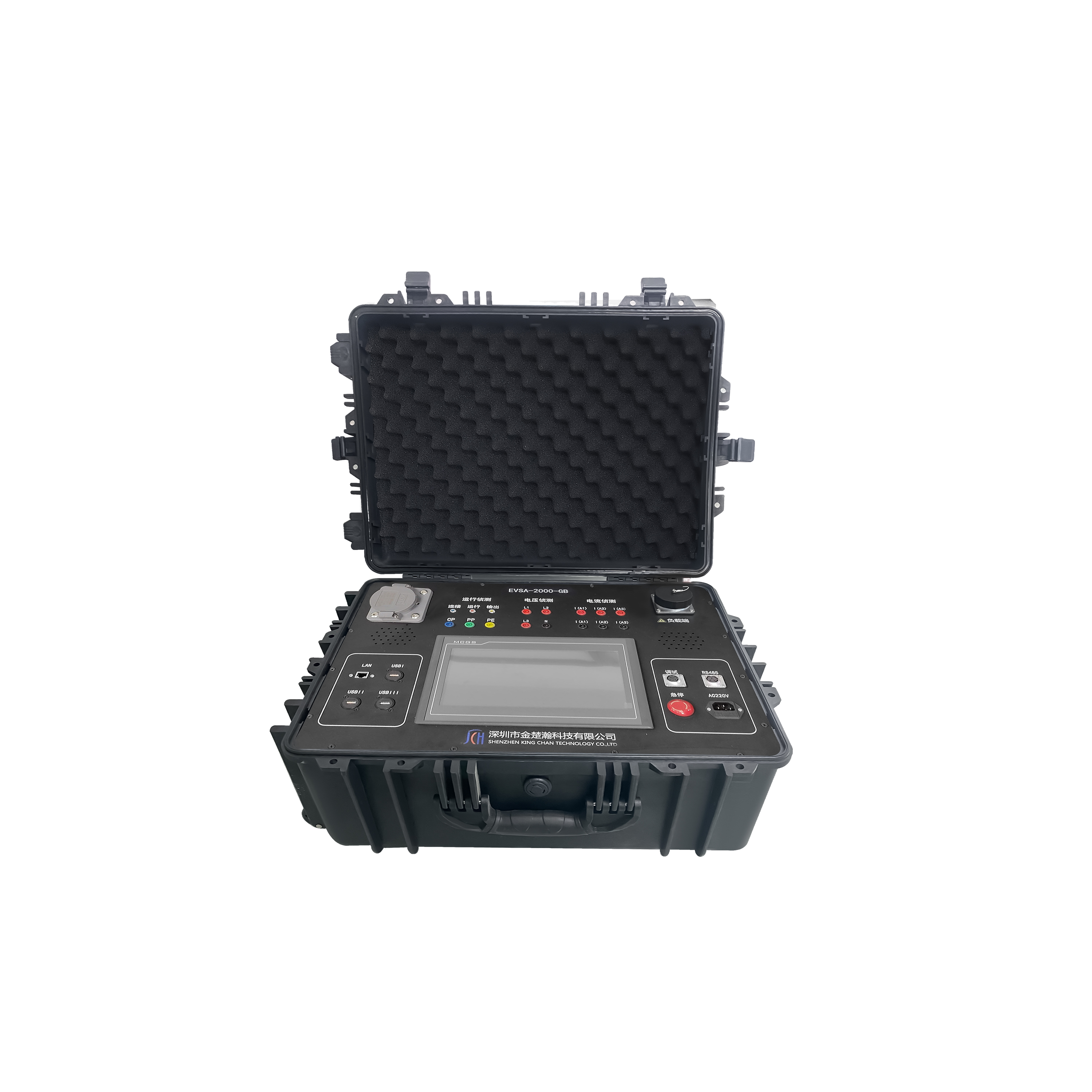

EVSA-2000-GB 国标便携式交流桩测试仪
一、产品概述
金楚瀚交流充电桩测试仪是一款专门用于电动汽车交流充电桩的检测装置，避免采用电动汽车实车作为检测装置带来的测试使用不方便、测试内容不全面等问题，同时可避免充电桩故障导致测试车辆损坏。
该产品可广泛应用于交流充电设施制造商、电力部门、计量检测单位等对电动汽车交流充电桩，进行前期研发调试，出厂测试及交流充电桩购买方、检测单位等进行现场验收测试。
二、参考标准
1、QGDW 1591-2014 电动汽车非车载充电机检验技术规范；
2、GB 19212.1-2008 电源、电抗器和类似产品的安全第一部分：通用要求；
3、GB/T 14048.1-2000 低压开关设备和控制设备总则；
4、GB 5226.1-2002 机械安全 机械电气设备第一部分：通用技术条件；
5、GJB 235-87 工、中频移动负载通用技术条件；
6、GB/T 20234.1-2015电动汽车传导充电用连接装置 第1部分：通用要求
7、GB/T 20234.2-2015电动汽车传导充电用连接装置 第2部分：交流充电接口
8、GB/T 18487.1-2015 电动汽车传导充电系统 第一部分：通用要求
三、技术参数
|
设备技术参数 |
|
|
名称 |
国标便携式交流桩测试仪 |
|
型号 |
EVSA-2000-GB |
|
额定电压 |
AC380V/AC220V |
|
额定电流 |
32A |
|
充电桩枪座 |
国标32A三相交流枪座 |
|
工作电源 |
AC220V±5%、50HZ |
|
带载方式 |
航空头R、S、T、N、PE |
|
控制方式 |
本地手动控制+RS485远程智能控制 |
|
通信协议 |
MODBUS 协议 |
|
显式方式 |
HMI显示 |
|
防护等级 |
IP20(适合室内使用） |
|
工作方式 |
可连续工作 |
|
保护功能 |
接地保护、急停保护 |
|
外部尺寸 |
约：宽630mm*深480mm*高300mm |
|
箱体颜色 |
黑色 |
|
适用环境温度 |
-10℃～+50℃ |
|
适用相对湿度 |
≤95% |
|
海拔高度 |
≤2500米 |
|
R2/R3调节范围 |
R2:400Ω～5000Ω R3:400Ω～5000Ω |
|
测试项目 |
交流控制导引、占空比测量、S2开关、CP电压测量、CC阻值测量、R2、R3电阻调节、CP断针、PE断针等 |
四、产品特点
①S2 开关车辆状态模拟功能。
②真实模拟车辆充电，操作简单。
③可采集充电电压、电流、CP 信号、CC(PP)电阻等参数。
④触摸屏界面操作，对充电桩各项数值的显示，方便查看。
⑤上位机功能，可以实现参数保存，自动测试互操作性功能，自动生成测试报告。
⑥监测交流充电接口每相电压、电流、电量、功因等参数。
⑦R2/R3电阻可调节。
⑧可进行PE断针、CP断针、CP接地等互操作性测试。
